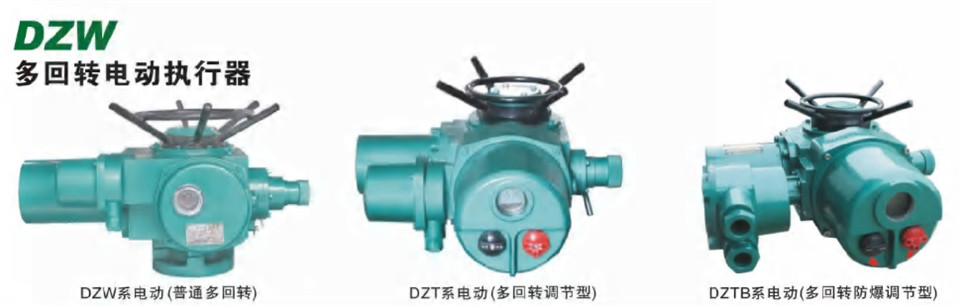

多回转电动执行器

产品简介

多回转阀门电动装置，简称为Z型电装，是阀门实现开启、关闭控制的驱动设备。Z型电装适用于闸阀、截止阀、隔膜阀、柱塞阀、节流阀、水闸门等。可用于明杆阀，也可用于暗杆阀。

本系列电装具有功能全、性能可靠、控制系统优质、体积小、重量轻、使用维护方便等特点。可对阀门实行远控、集控和自动控制。广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。

本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定，隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电设备第1部分：通用要求》，GB3836.1-2000 《爆炸性气体环境用电气设备第2部分：隔爆型“d”》及J B/T8529-1997《隔爆型阀门电动装置技术条件》的规定。

多回转电动装置按防护类型分:有户外型和隔、爆型；

按控制方式分:有普通型、整体型和整体调节型；

按连接型式分:有转矩型、电站型和推力型。

特性

1、适用于启闭件做直线运动的阀门，如闸阀、截止阀、隔膜阀、闸阀、水闸阀等。用于阀门的开启、关闭或调节。是对阀门实现远控、集控和自控的重要的驱动装置。他们具有功能全、性能可靠、控制系统优质、体积小、重量轻、使用维栌方便等特点。

2、电源

常规:三相380V(50Hz)

特殊:单相110V、单相220V、三相415V、660V(50Hz、60Hz)

3、环境温度: -20-+60C (特殊订货. -60-+80C )

4、相对温度:≤95%(25C时)

5、户外型用于无易燃/易爆和无腐蚀性介质的场所:

6、隔爆型产品类型:有dI和dll BT4两种，dl适用 于煤矿非采掘工作面: dll BT4用于工厂，适用于环境为IIA、IB级T1-T4组的爆性气体混合物。

7、防病护等级:户外型和防爆型IP55(特殊IP65、IP67)。

8、全中文显示:一体化部分回转电动执行器视窗采用高清晰LCD数字、全文及标示符液晶显示屏。

9、相序自动纠正:执行机构旋向可自由设定，也可自由校下电源相序。

10、缺相保护:肯有电源缺相保护功能。

11、控制模式:常规远方控制信号采用4 -20mA模拟量信号控制，提供4 -20mA信号反馈(可提供特殊量控制)。远主控制信号、反馈信号均与内部实现电气隔离。

12、禁动延时保护：避免或减少了机械工部分由惯性承受的反作用力。此保护功能同时适用于现场控制方式和远控控制方式。

13、电子互锁保护在一个指令正在执行存在并有效，再施如另一个反向控制指令时(即两个指令同时丰收在并有效)，此时电动执行器将停执行完一个指令后再执行下一个指令。

14、瞬间过力矩保护：当开或关向力矩瞬间被顶开，阀门将停下不动作，即使力矩开关瞬间顶开后闭合，阀门仍下不会动作，只有向反向动作一下，即可解除过力矩保护。
